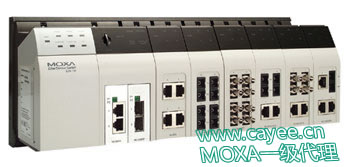

24+4G口模塊化千兆冗余三層交換機
|
|
|
|
|
| 概 述 |
|
|
EDS-828模塊化以太網交換機不僅能夠提供兩層交換能力，同樣也提供三層的路由能力，使網絡規劃更加容易和靈活。模塊化的設計允許您最多配置4個千兆端口和24個快速以太網端口。EDS-828可以滿足任何的工業應用的要求，并且為以后的擴容提供了空間。EDS-828是以用戶導向進行設計的，LED指示燈成60°傾斜方向，讓管理員在任意角度都能夠清楚的觀察指示燈的狀態。EDS-828提供了更多的靈活性、可靠性和用戶導向的功能，能夠滿足任何苛刻的工業應用。
|
|
|
| 詳細介紹 |
|
|
高性能網絡交換技術
·靜態路由和RIP V1/V2在不同的網絡之間轉發數據和信息Static routing and RIP V1/V2 to move data and information across networks
·支持冗余千兆 Turbo Ring 和 RSTP/STP (IEEE 802.1w/D)
·支持IGMP snooping 和 GMRP 協議，在工業以太網協議中過濾多播流量
·支持IEEE 802.1Q VLAN 和 GVRP 協議，使網絡規劃更加容易
·支持QoS-IEEE 802.1p/1Q 和 TOS/DiffServ，增加確定性
·支持Port Trunking 技術用于優化帶寬利用
·支持IEEE 802.1X，HTTPS，和SSH，增強網路安全性
·支持SNMPv1/v2c/v3版本，用于不同等級的網絡管理
·RMON用于有效的網絡監視和預警的能力
·帶寬管理用于阻止不可預測的網絡狀態
·端口鎖定功能用于在MAC地址上阻止未授權的訪問
·端口鏡像用于在線調試
·異常事件可以通過e-mail或繼電器輸出自動報警
·數字輸入可以將傳感器和報警整合到IP網絡
·冗余、雙直流電源輸入
·IP30，高強度外殼
·導軌或者壁掛式安裝
·可以通過串口、Telnet、Web瀏覽器、Windows utility或ABC-01自動備份器配置
推薦軟件和附件
·EDS-SNMP OPC Server Pro
·DR-4524，DR-75-24，DR-120-24 等 DIN-Rail 24 VDC 電源供應系列
·ABC-01，工業級自動備份配置器，RS-232接口 (RJ45接口)
|
|
|
| 規格參數 |
|
|
| 三層網管型，模塊化交換機系統， EDS-82810G |
| 技術 |
| 標準 |
IEEE 802.3 for 10BaseT，
IEEE 802.3u for 100BaseT(X) and 100Base FX，
IEEE 802.3ab for 1000BaseT(X)，
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX，
IEEE 802.3x for Flow Control，
IEEE 802.1D for Spanning Tree Protocol，
IEEE 802.1W for Rapid STP，
IEEE 802.1Q for VLAN Tagging，
IEEE 802.1p for Class of Service，
IEEE 802.1X for Authentication，
IEEE 802.3ad for Port Trunk with LACP
|
| 協議 |
IGMPv1/v2 device，GMRP，GVRP，SNMPv1/v2c/v3， DHCP Server/Client，DHCP Option 82， BootP，TFTP，SNTP， SMTP，RARP，RMON，RIP V1/V2， HTTP，HTTPS，Telnet，SSH，Syslog(可選) |
| MIB |
MIB-II， Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9 |
| 流控 |
IEEE802.3x 流控，背壓式流控 |
| 交換屬性 |
| 優先級 |
4 |
| 最大VLAN數目 |
64 |
| VLAN ID 范圍 |
VID 1 ～ 4094 |
| IGMP 組 |
256 |
| 接口 |
| 快速以太網 |
6個插槽可安裝任意4端口10/100M 或者100M FX的接口模塊 |
| 千兆以太網 |
2個插槽，適合任意2端口（10/100/1000BaseT(X) 或 1000BaseSFP）的接口模塊 |
| 控制臺端口 |
RS-232 (RJ45) |
| 系統LED指示燈 |
STAT，PWR1，PWR2，F(xiàn)AULT，MASTER，COUPLER |
| 模塊LED指示燈 |
LNK/ACT，F(xiàn)DX/HDX，RING PORT，COUPLER PORT，SPEED |
| 報警連接器 |
兩個輸出能力為1A @ 24 VDC的繼電器輸出 |
| 數字輸入 |
電子隔離、共地
狀態 "1"：+13 至 +30V
狀態 "0"：-30 至 +3V
最大輸入電流：8 mA |
| 電源 |
| 輸入電壓 |
24VCD(12--45VCD)，冗余輸入 |
輸入電流
(@ 24 V) |
0.96A |
| 連接器 |
兩個可插拔的6腳接線端子 |
| 電流過載保護 |
提供 |
| 電源反極保護 |
提供 |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
362.4 x 142.47 x 128 mm (14.27 x 5.61 x 5.04 in.) |
| 重量 |
1950 g |
| MTBF |
220，000 hrs |
| 安裝 |
DIN 導軌， 壁掛式安裝 （可選） |
| 千兆以太網接口模塊，IM-2G 系列 |
| 接口 |
| LED指示器 |
端口狀態 |
| RJ45端口 |
10/100/1000BaseT(X) 自動協議速度，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
1000BaseSX/LX/LHX/ZX (SFP 插槽，LC連接頭 ) |
| 電源 |
| 電源功耗 |
IM-2GTX: 2.96W
IM-2GSFP: 3.042W |
| 機械特性 |
體積
(W x H x D) |
24 x 66 x 101 mm (0.94 x 2.60 x 3.98 in.) |
| 重量 |
IM-2GTX: 150 g
IM-2GSFP: 148 g |
| 快速以太網接口模塊，IM系列 |
| 技術指標 |
| LED指示器 |
PWR，P1，P2，P3，P4 端口狀態 |
| RJ45端口 |
10/100BaseT(X) 自動協議速度，全 / 半雙功模式，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
100BaseFX 口 (SC/ST 接口) |
| 光纖 |
| 100BaseFX |
| |
Multi Mode |
Single Mode |
Single Mode,
80 km |
| Wavelength |
1300 nm |
1310 nm |
1550 nm |
| Max. TX |
-10 dBm |
0 dBm |
0 dBm |
| Min. TX |
-20 dBm |
-5 dBm |
-5 dBm |
| RX Sensitivity |
-32 dBm
|
-34 dBm
|
-34 dBm
|
| Link Budget |
12 dB
|
29 dB |
29 dB |
| Typical Distance |
5 kma, 4 kmb |
40 kmc |
80 kmd
|
| Saturation |
-6 dBm
|
-3 dBm |
-3 dBm |
|
a. 50/125 μm，800 MHz*km fiber optic cable
b. 62.5/125 μm，500 MHz*km fiber optic cable
c. 9/125 μm，3.5 PS/(nm*km) fiber optic cable
d. 9/125 μm，19 PS/(nm*km) fiber optic cable
|
|
| 電源 |
| 電源功耗 |
IM-4TX: 2.5W
IM-2MSC/2TX: 5W
IM-2MST/2TX: 5W
IM-2SSC/2TX: 5W
IM-4MSC: 7.2W
IM-4MST: 7.2W
IM-4SSC: 7.2W
IM-1LSC/3TX: 4W |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
40 x 130 x 100 mm (W x H x D) |
| MTBF |
620，000 hrs |
| Data Base |
MIL-HDBK-217F，GB |
| 重量 |
IM-4TX: 215 g
IM-2MSC/2TX: 245 g
IM-2MST/2TX: 250 g
IM-2SSC/2TX: 245 g
IM-1LSC/3TX: 235 g
IM-4MSC: 250 g
IM-4MST: 270 g
IM-4SSC: 270 g |
|
|
|
| 訂購信息 |
|
|
| 標準操作溫度型號(0~60°C) |
| EDS-82810G |
6個百兆插槽模塊和4個千兆模塊插槽，最多可擴展24+4G個端口，網管型交換機。 |
| IM-2GTX |
2 10/100/1000BaseT(X)接口模塊, RJ45接口。 |
| IM-2GSFP |
2 SFP 插槽 1000BaseSX/LX/LHX/ZX 接口模塊，LC 接口。 |
| IM-4TX |
4 個10/100BaseT(X)端口的接口模塊，RJ45接口 |
| IM-4MSC |
4個多模10/100BaseFX端口的接口模塊，SC接口 |
| IM-4MST |
4個多模10/100BaseFX端口的接口模塊，ST接口 |
| IM-4SSC |
4個單模10/100BaseFX端口的接口模塊，SC接口 |
| IM-2MSC/2TX |
2個多模10/100BaseFX端口，SC接口和2個10/100BaseT(X)端口，RJ45接口的接口模塊 |
| IM-2MST/2TX |
2個多模10/100BaseFX端口，SC接口和2個10/100BaseT(X)端口，RJ45接口的接口模塊 |
| IM-2SSC/2TX |
2個單模10/100BaseFX端口，SC接口和2個10/100BaseT(X)端口，RJ45接口的接口模塊 |
| IM-1LSC/3TX |
1個單模10/100BaseFX端口，80km，SC接口和3個10/100BaseT(X)端口，RJ45接口的接口模塊 |
| 可選配件 |
| DR-4524 |
45W/2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 |
| DR-75-24 |
75W/3.2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 |
| DR-120-24 |
120W/5A DIN-Rail 24VDC 電源，由開關切換 88～132 VAC/176～264 VAC輸入 |
| EDS SNMP-OPC服務器 |
含EDS-SNMP OPC 服務器軟件和手冊的光盤 |
| ABC-01 |
工業級自動備份配置器，RS-232接口（RJ45類型） |
| WK-32 |
EDS-726壁掛式安裝配件 |
|
|
|
